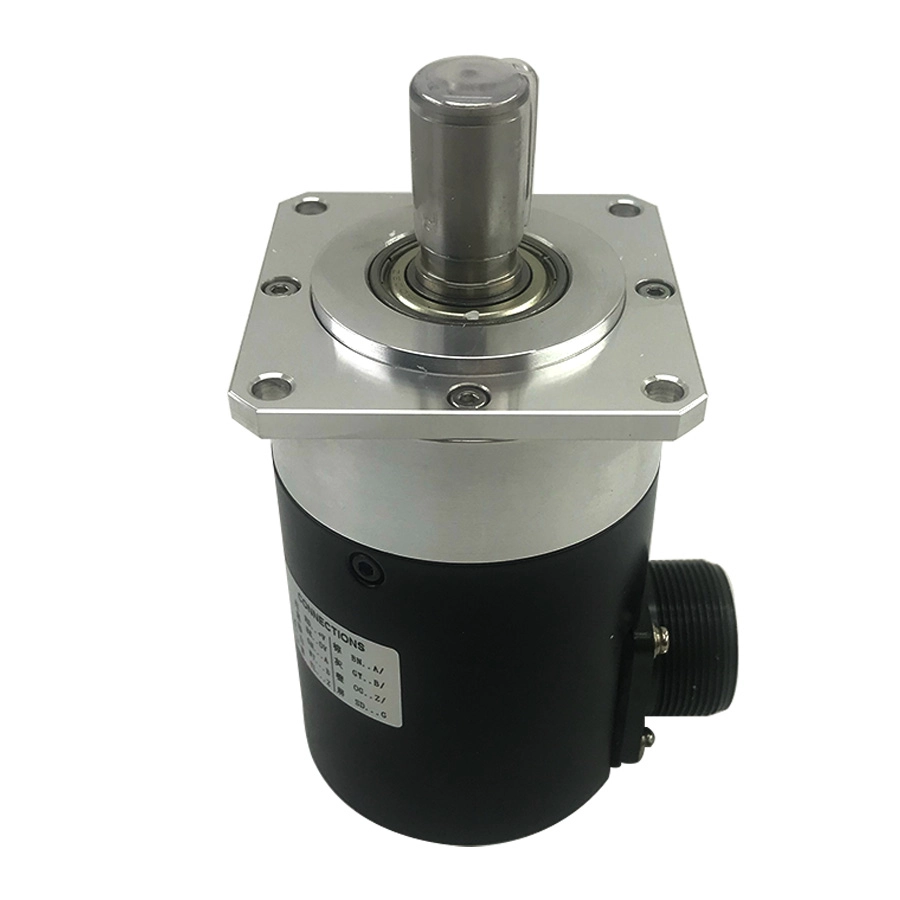

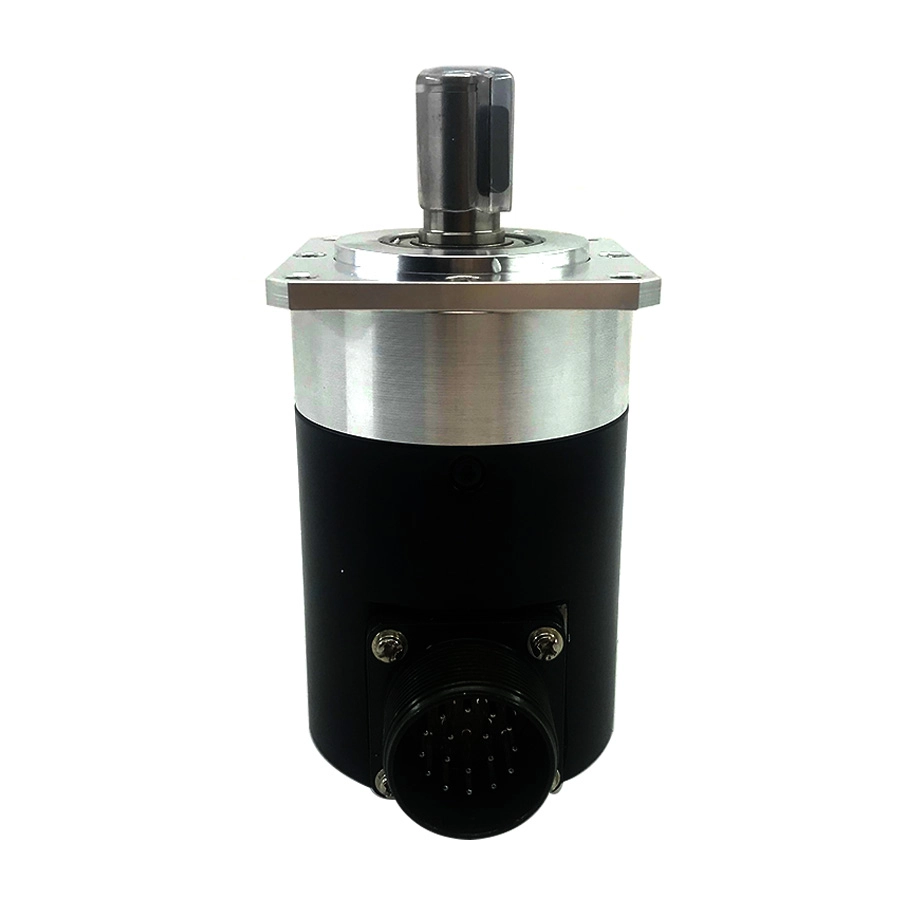

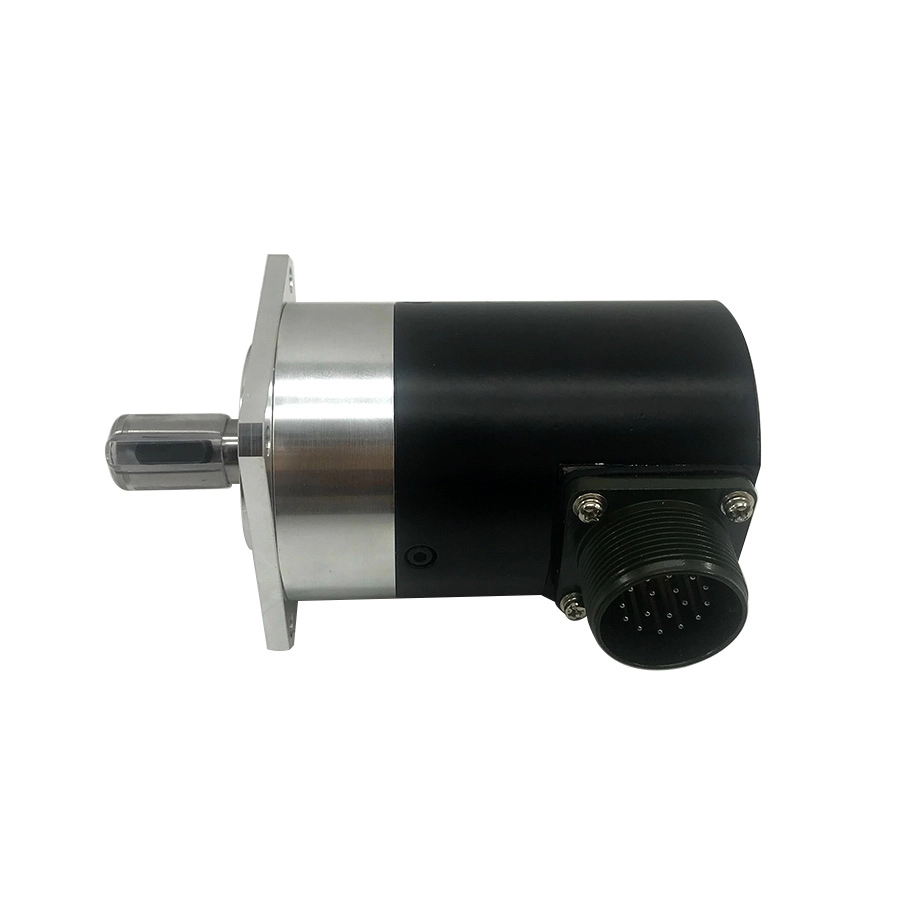

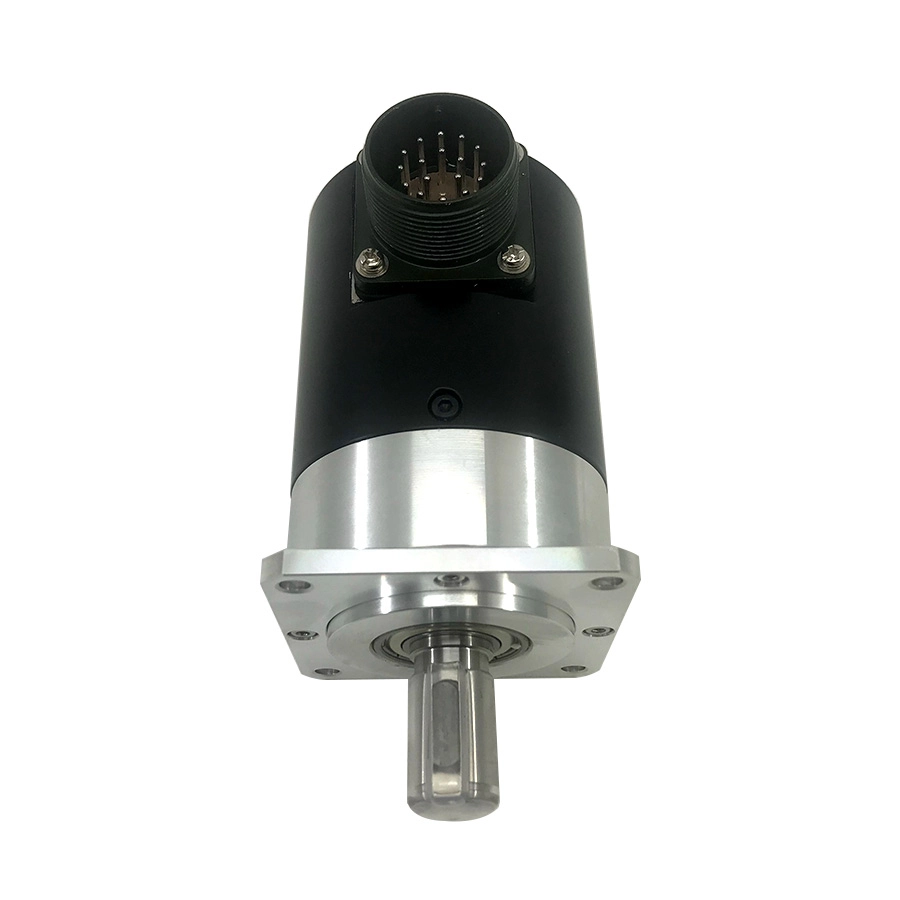

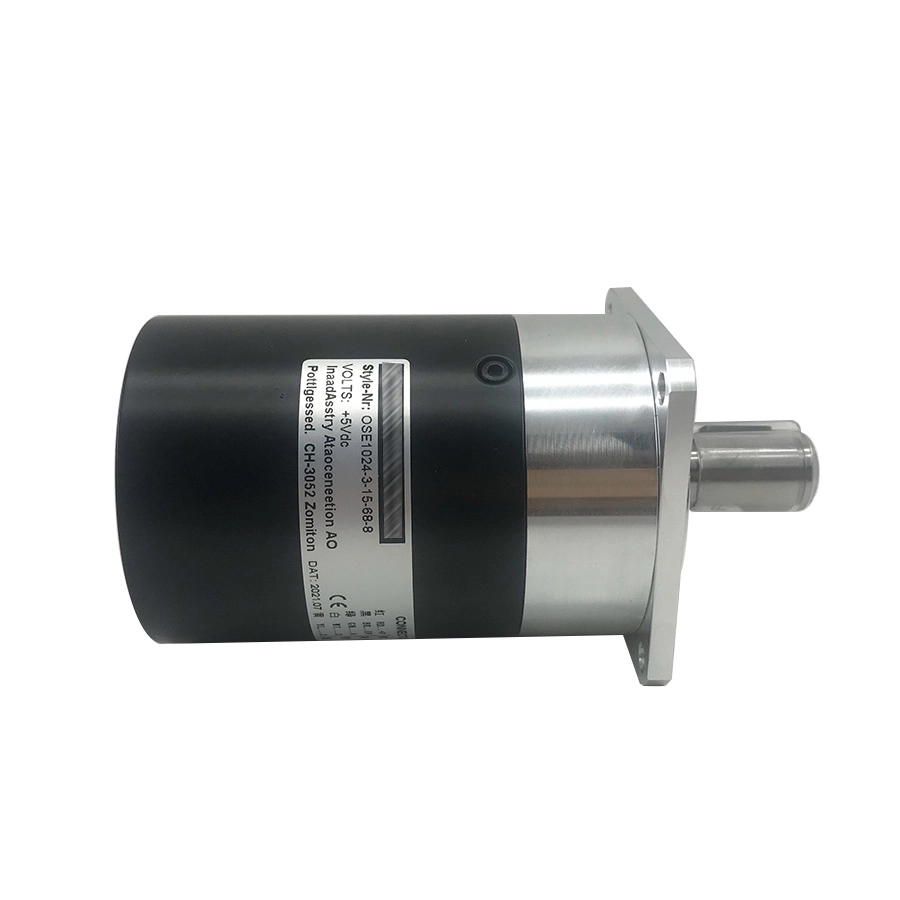

The Мицубиси 0SE1024-3-15-68-8 это инкрементальный оптоэлектронный энкодер / энкодер сервопривода разработан как устройство обратной связи для Mitsubishi CNC Серводвигатели переменного тока, часто поставляется совместно с Tamagawa/Heidenhain в зависимости от конкретной конфигурации OEM.. Он крепится непосредственно на вал двигателя., генерация последовательности импульсов, пропорциональной вращению вала, который сервопривод или контроллер ЧПУ использует для точного позиция, скорость, и направление обратная связь при управлении с обратной связью.
Обозначение «0SE1024» указывает на инкрементальный энкодер с 1024 импульсов на оборот (ППР), общее разрешение для устаревших и средних сервоприводов с ЧПУ, предлагая хороший баланс между точностью и полосой пропускания сигнала. Типичные варианты этого семейства энкодеров (например, ОР-1024-3-15-68-8-Т01/Т02) используются в сериях серводвигателей Mitsubishi, таких как ОСА/ОСБ/ОСА2xx, ОСЕ10x/OSE25x, в станках, Обрабатывающие центры с ЧПУ, и оборудование промышленной автоматизации.

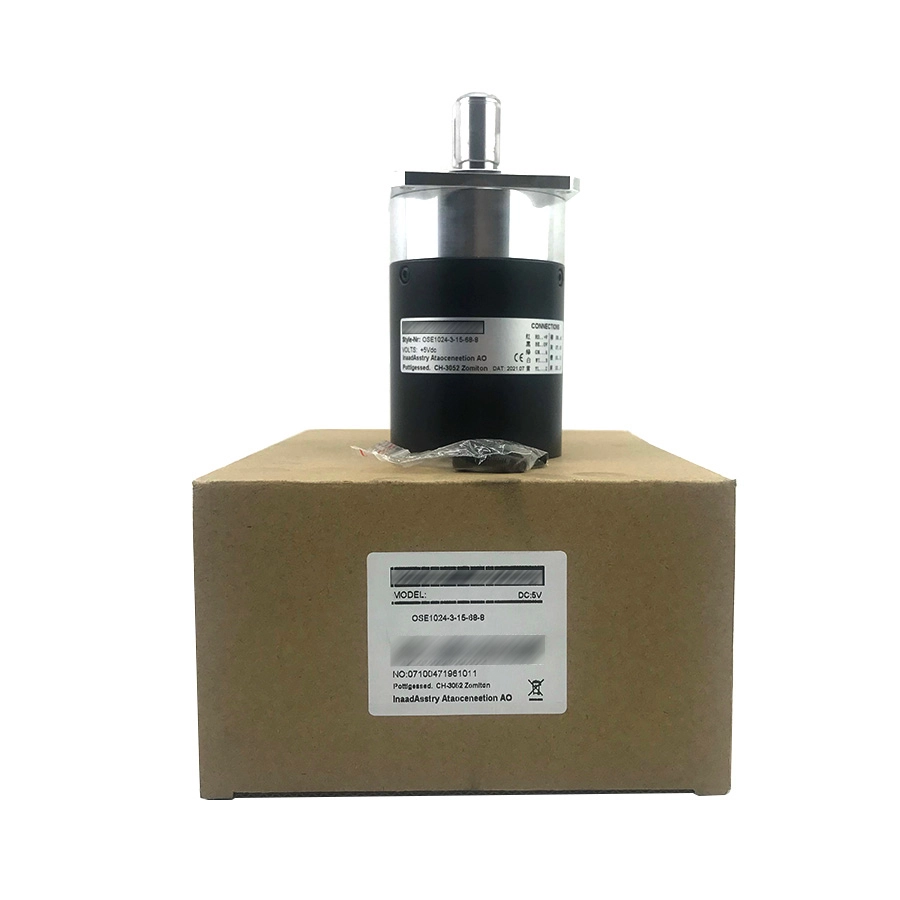

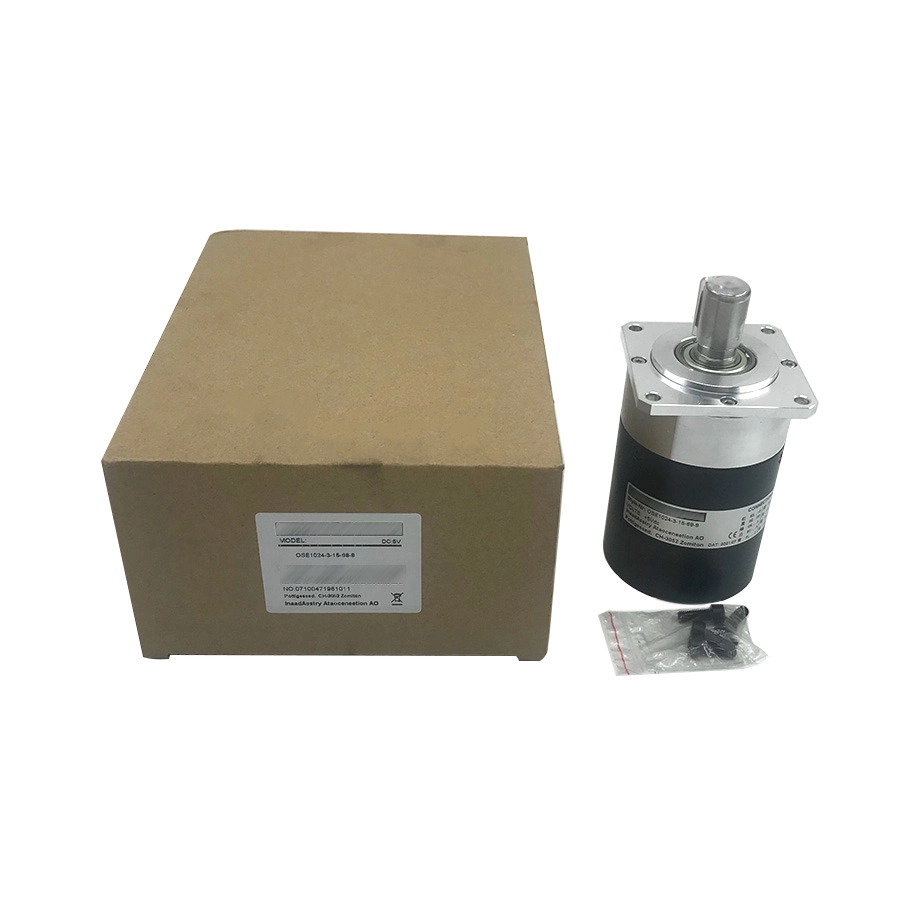

Единица представляет собой постепенный, оптический датчик вала со стандартными промышленными выходными сигналами, совместимыми с сервоприводами Mitsubishi и интерфейсами управления ПЛК/ЧПУ. Обычно он питается от низковольтного источника питания энкодера сервопривода. (например, 5 В Вашингтоне), и обеспечивает дифференциал A/B (и часто Z) каналы, хотя точная распиновка и электрические характеристики должны быть взяты из соответствующего руководства по двигателю/приводу Mitsubishi.. На вторичном рынке, 0SE1024‑3‑15‑68‑8 широко доступен как новый оригинал, отремонтированный, или использованный части, поставляется с гарантией (часто 3–12 месяцев) для обслуживания и замены вышедших из строя устройств обратной связи на существующих станках с ЧПУ.
