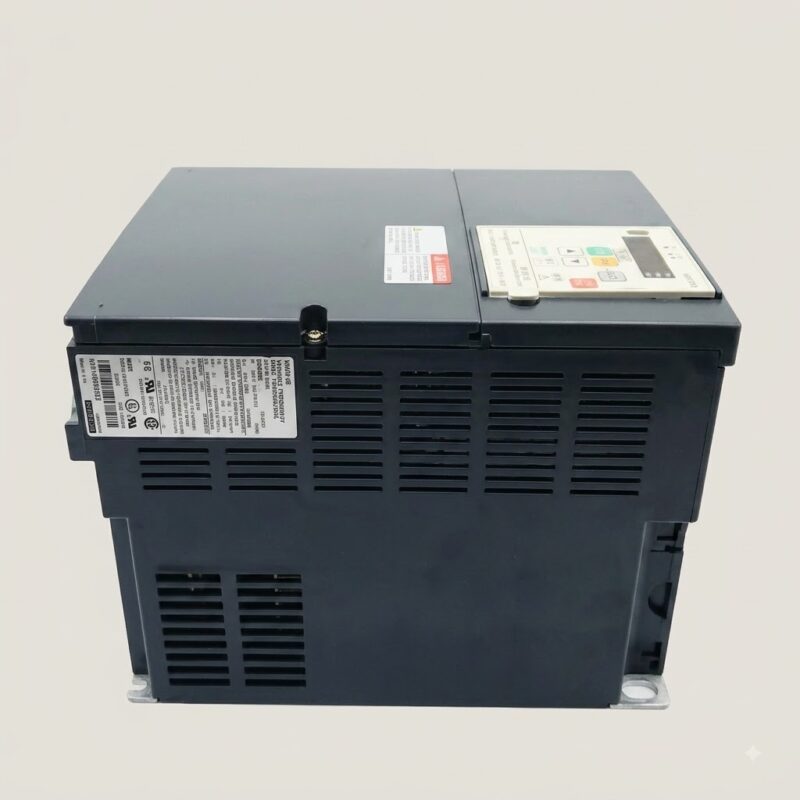

Schneider ATV312HU75N4 Descripción general

El ATV312HU75N4 pertenece al Altivar de Schneider Electric 312 Gama de accionamientos compactos de uso general para motores asíncronos trifásicos.. Está diseñado para un suministro de CA trifásico de 323 a 550 V y proporciona un voltaje de salida nominal de 380 a 500 V con una potencia nominal del motor de 7.5 kilovatios (10 CV) y 18 kVA potencia aparente. La corriente de salida nominal del variador es 17 A, que se adapta a una amplia variedad de 400 Motores clase V utilizados en maquinaria industrial., zapatillas, ventiladores y transportadores.

Además, el Altívar 312 La serie proporciona soluciones confiables de control de velocidad para diferentes entornos de automatización industrial..

Funciones de control y comunicación

El Altívar 312 La plataforma ofrece control vectorial de flujo V/f y sin sensores., Proporciona un buen par a baja velocidad y una regulación de velocidad estable sin codificador.. Integra Modbus RTU y CANopen de serie en los terminales de control, permitiendo una conexión sencilla a PLC y otros controladores sin tarjetas de comunicación adicionales. La capacidad de sobrecarga típica en los variadores ATV312 es 150% de corriente nominal para 60 artículos de segunda clase, y 185% para 2 artículos de segunda clase, Adecuado para arrancar y acelerar la mayoría de cargas industriales..

Además, Estas funciones de control hacen que el ATV312HU75N4 sea adecuado para diversas aplicaciones de control de motores que requieren un rendimiento estable..

Diseño e instalación

Mecánicamente, El ATV312HU75N4 es un variador compacto de montaje en pared con un nivel de protección IP20 o IP21/IP41 dependiendo del montaje y los accesorios., y se puede instalar al lado de otras unidades para ahorrar espacio en el panel. Un filtro EMC incorporado (La categoría depende de la región y la versión.) simplifica el cumplimiento de los estándares EMC, y un panel de control local desmontable con pantalla de 4 dígitos y teclas de navegación que permite el inicio/parada local, ajuste de velocidad y ajuste de parámetros.

Además, su estructura compacta ayuda a optimizar la instalación del gabinete y la eficiencia de mantenimiento.

Funciones de E/S y aplicaciones

E/S estándar en el Altivar 312 incluye 5 o 6 entradas lógicas programables, 1 entrada lógica o analógica, 1 entrada analógica, 1 salida analógica, y 1 o 2 salidas de relé (recuento exacto por tamaño de cuadro), Proporcionar cableado flexible para comandos de ejecución., referencias de velocidad, señales de estado y alarmas. Las funciones de aplicación integradas cubren el funcionamiento a varias velocidades, rampas de aceleración y desaceleración con curva S, Control PID, reinicio automático, reinicio de vuelo, Funciones de captura sobre la marcha y gestión de fallos., haciendo que la unidad sea adecuada para una amplia gama de aplicaciones OEM y de modernización.

Además, estas funciones integradas permiten una integración flexible en diferentes sistemas industriales.

Información de reemplazo

Según la página de producto de Schneider, ATV312HU75N4 ya no está disponible, siendo el reemplazo sugerido Altivar Machine ATV320U75N4B (7.5 kilovatios, 380–500 voltios, 3-fase, formato de libro). Sin embargo, Muchos distribuidores todavía tienen en existencia el ATV312HU75N4 u ofrecen unidades reacondicionadas como repuestos., y sigue siendo ampliamente utilizado en maquinaria instalada.

Tabla de especificaciones
